Outputs


Risultati

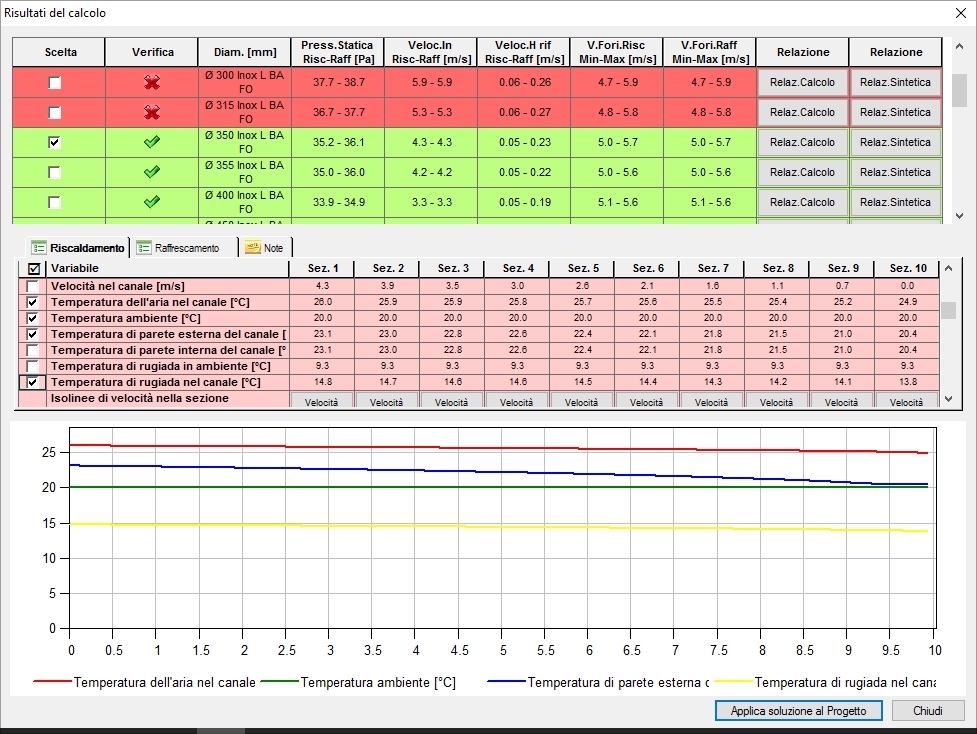

Il risultato del calcolo fornirà la tabella dei diametri di canale disponibili con relativo stato della verifica

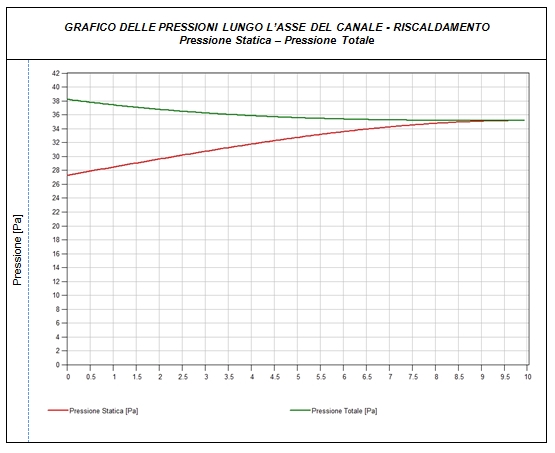

Vengono presentati i risultati del calcolo di pressioni, velocità e temperature nel canale in grafici xy



Lo stato della verifica viene indicato positivo per quelle soluzioni che rispettano le condizioni richieste dal progetto:



Portata aria Q = Q richiesta



Pressione statica all’ingresso<= Pressione statica disponibile



Velocità dell’aria in ambiente Va  Vmin<Va< Vmax



Velocità dell’aria nel canale Vc <= Vcmax

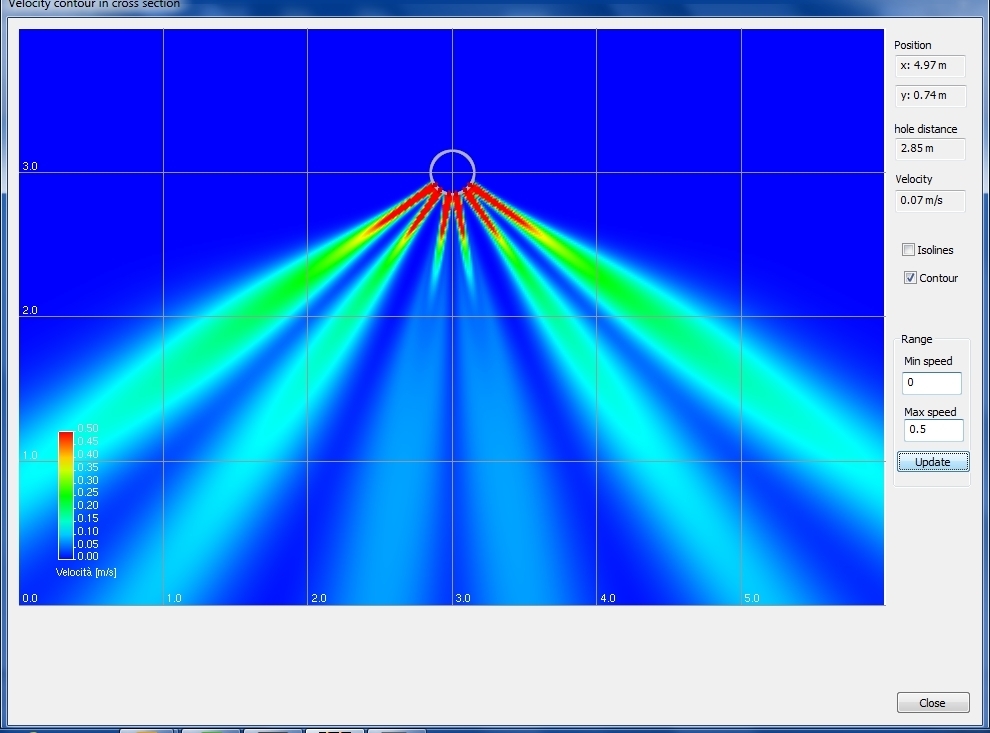

Mappe e profili di velocità

vengono presentati i risultati del calcolo anche tramite mappe e profili di velocità dell’aria in ambiente nel piano verticale , per i casi di raffreddamento e riscaldamento

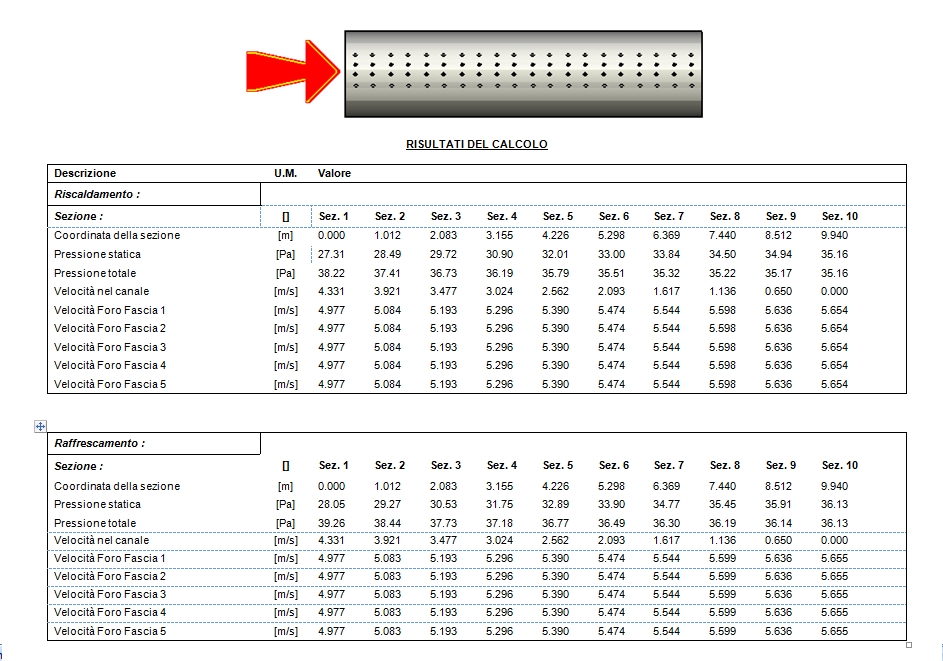

Relazioni

Possono essere generati vari tipi di report in formato rtf-word  contenenti i dati caratteristici del progetto, i risultati dei calcoli, le mappe di velocità e i grafici relativi. I reports possono essere personalizzati con loghi e immagini Aziendali
