Panorama sul Software

Dotato di Wizard per la generazione guidata del progetto, con riduzione dei tempi per definire il sistema d’impianto e di facile uso per utenti non esperti.

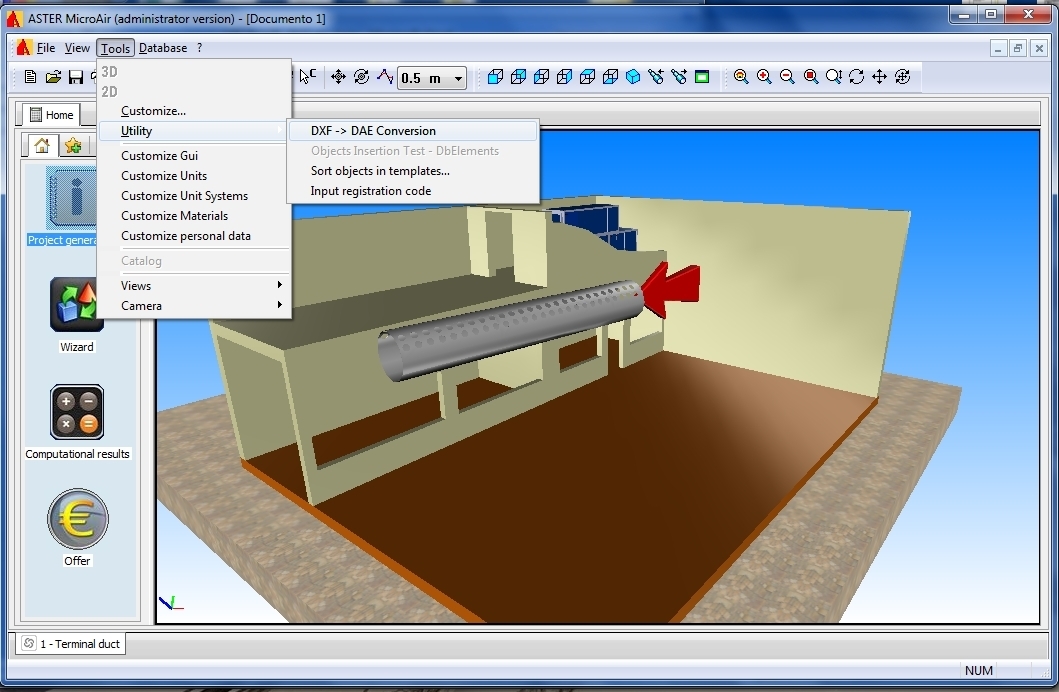

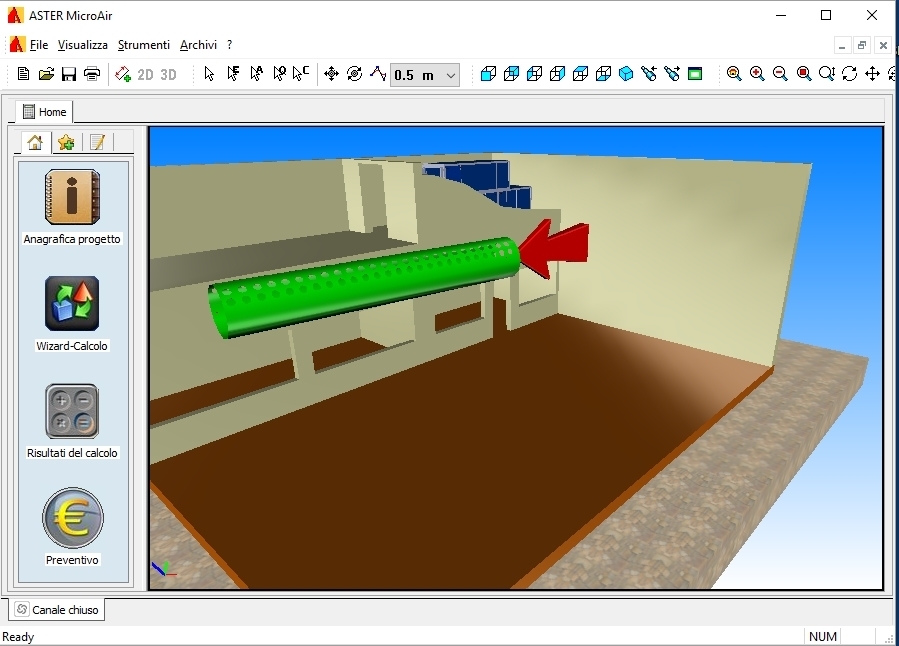

Ambiente con visualizzazione 3D dei componenti dell’impianto
Progetto per canali a sezione costante e a sezione variabile (canale aperto-chiuso)
Progetto generato a partire da configurazioni standard già presenti nel software, modificabili ed incrementabili dall’utente.
Generazione automatica del preventivo e dello schema d’impianto con relativa distinta modificabili manualmente.
Report completi in formato RTF di Relazione tecnica, Preventivo, Schema d’impianto con codici elementi, Schede tecniche e Condizioni commerciali.
Software e Report personalizzabili coi marchi aziendali e nell’archivio prodotti.
Multilingua e Multilicenza

MODULO CALCOLO TECNICO

Tramite un semplice Wizard che guida l'utente nelle varie fasi , ASTER ® Microair permette di effettuare il calcolo di verifica della distribuzione dell’aria in ambiente di un condotto microforato circolare e semicircolare in base al numero delle file dei fori , all’ angolo di posizionamento, al numero al diametro e al passo dei fori in base al profilo di velocità a distanza fissata . Microair è personalizzato con i dati caratteristici Aziendali , diametri, materiali, loghi , immagini.

dati ingresso richiesti dal software

Dati dell’aria da inserire all’ ingresso del canale

Portata d’aria
Prevalenza disponibile
Temperatura dell’aria
Umidità relativa dell’aria

Dati Termoigrometrici

quota di riferimento dal pavimento e velocità dell’aria massima ammissibile a quella quota.
Temperatura dell’ambiente
Umidità relativa dell’ambiente

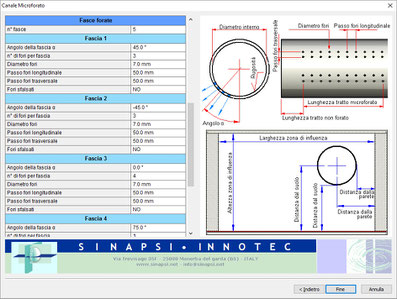

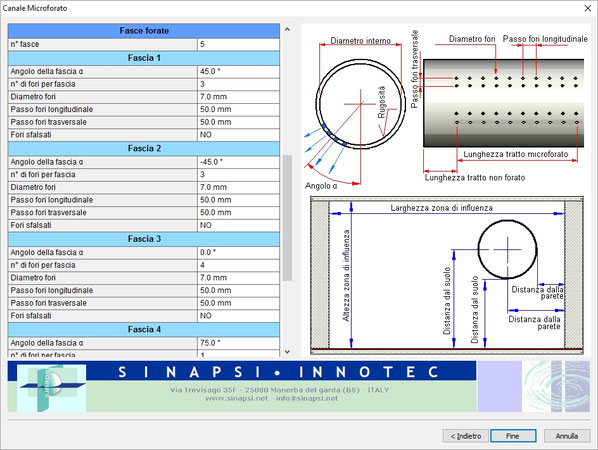

Dati dimensionali del canale e dell’ambiente

lunghezza del canale
larghezza della zona d’influenza del canale
altezza del canale rispetto al pavimento, riferita all’asse o al bordo del canale
diametri normalizzati disponibili dei canali
disposizione dei fori (file parallele fasate, file parallele sfalsate ecc )
passi dei fori
distanze fra file contigue
angolo fra il piano contenente l’asse dei fori ed il piano verticale

CANALI A SEZIONE VARIABILE

ASTER MICROAIR esegue anche il calcolo su impianti con canalizzazioni in cui variano le sezioni o le stesse sono connesse con vari tratti di canali e collettori ecc

Si decide in fase se procedere con questa tipologia di impianto tramite la scelta che presenta il software nella fase iniziale (canale aperto-canale chiuso)

Per dettagli andare alla pagina apposita su questo sito

Vengono richiesti gli stessi dati di ingresso del canale singolo con in aggiunta alcuni dati sul cambio di sezione

MODULO PREVENTIVAZIONE

ASTER ® Microair , una volta personalizzato con i dati aziendali, permette di generare automaticamente una distinta base dei componenti e degli accessori e di conseguenza permette di emettere un preventivo economico dell’impianto.

Dati di output del modulo preventivo

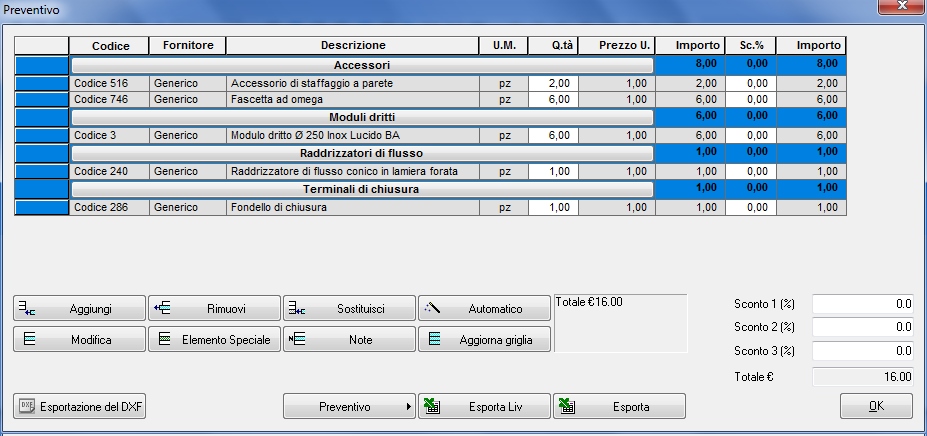

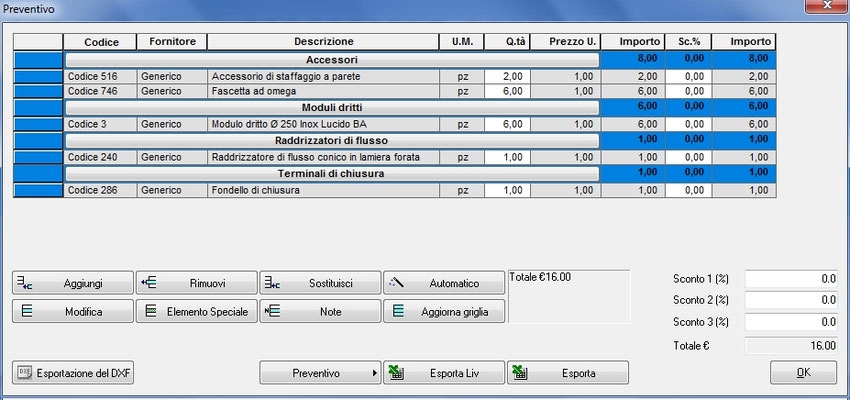

Finestra con Distinta Elementi e Preventivo
Funzionalità sulla gestione dei codici nella finestra preventivo, filtri sulle famiglie di prodotti, gestione pezzi speciali
Report dettagliati per preventivo e distinta, in formato RTF , personalizzabili dal cliente
Stampe del Preventivo, Schede tecniche, Condizioni commerciali

FORATURA LAMIERA

ASTER ® Microair dispone di un tool per l’esportazione automatica dello sviluppo della lamiera forata in formato DXF, sia per taglio laser che per punzonatura con scantonatura

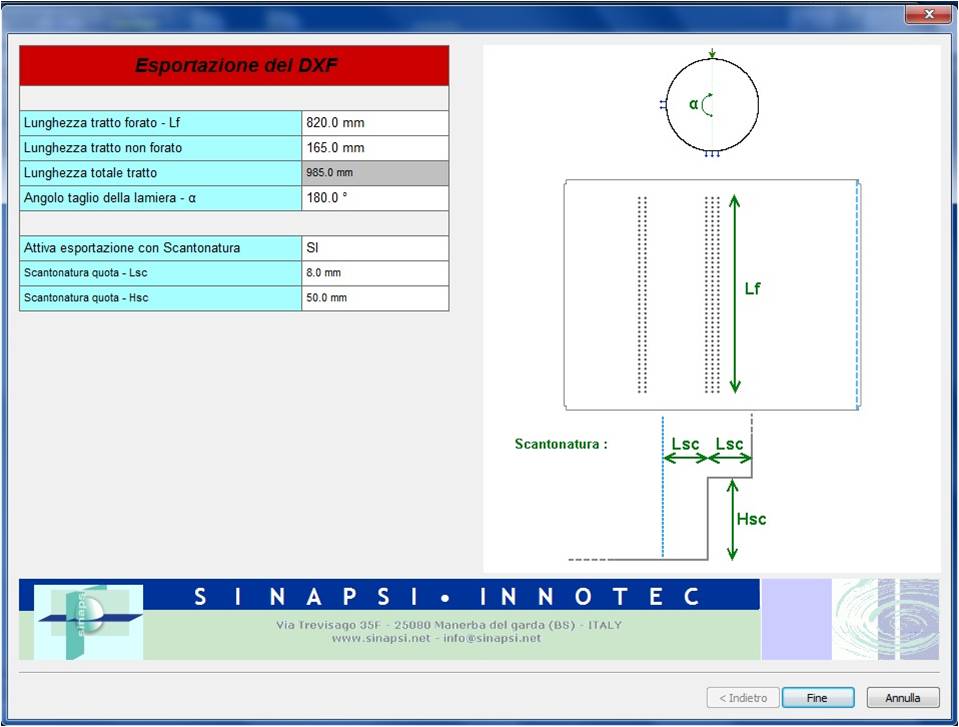

Dati per l'esportazione sviluppo lamiera

nella finestra possibilità di esportare il dxf con scantonatura e con le due quote di riferimento
nella stessa finestra è possibile modificare anche il tratto forabile e non forabile.

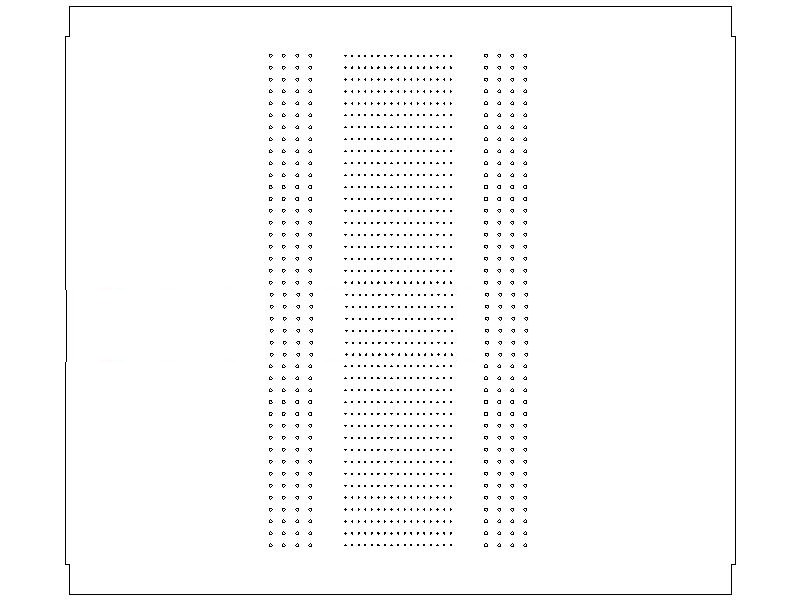

Output del file sviluppo lamiera con la possibilità di gestire file sfalsate di fori
Gestione di un offset per la zona non forabile del canale
